A noter

Attention ! Lors de la manipulation de liquides inflammables et facilement combustibles, les directives de protection Ex doivent être respectées. Toutes les pièces doivent être mises à la terre, utiliser le kit antistatique !

La pompe et le système de détente doivent être mis à la terre !

Informations détaillées

Dans le système de prélèvement pour solvants avec flexible d'écoulement, la pompe vide-fût est équipée d'un tuyau de sortie flexible. Le tuyau permet un transvasement sûr et précisément dosé du solvant à transvaser, même dans des récipients plus éloignés.

Le système de prélèvement pour solvants est utilisé pour transvaser en toute sécurité des solvants de grands récipients tels que des fûts ou des bidons dans des récipients plus petits ou directement sur le lieu d'utilisation. Le système de prélèvement pour solvants permet de transvaser rapidement et facilement des liquides de grande pureté.

L'utilisation du système de prélèvement pour les solvants minimise les risques pour la santé liés aux vapeurs de solvants et réduit le risque de déversements pouvant entraîner des dommages environnementaux ou des situations dangereuses sur le lieu de travail.

Le transvasement est simple : à l'aide d'un gaz comprimé (air comprimé ou azote), une surpression est créée dans le réservoir, ce qui pousse le liquide hors du réservoir. Le fonctionnement au gaz comprimé présente l'avantage de permettre à l'utilisateur de prélever sans effort de grandes quantités et d'avoir les deux mains libres pour transvaser le solvant. Ainsi, même les fluides dangereux tels que l'acétone, l'éthanol, le méthanol, etc. peuvent être remplis en toute sécurité et dosés avec précision grâce au robinet de vidange. Pour les produits sensibles à l'oxygène ou de grande pureté, il est possible de fonctionner avec un gaz inerte (par ex. de l'azote).

Le raccord fileté pour fût (G 2") et les robinets d'arrêt rendent le fût et la pompe hermétiques. Ainsi, aucune vapeur contenant des solvants ne peut s'échapper après le remplissage – ce qui protège la santé de l'utilisateur et l'environnement.

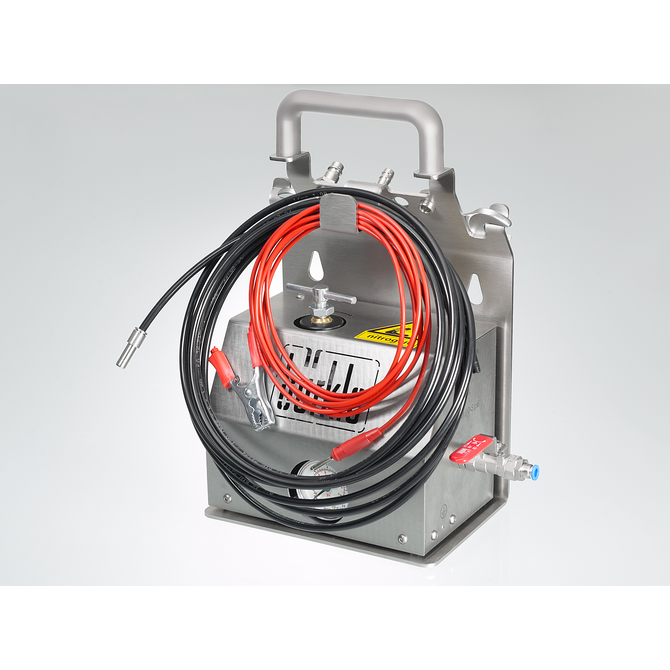

Le système de prélèvement transportable permet un travail flexible. Il se compose d'une pompe à fûts et d'une unité de régulation de pression suspendue, qui adapte la pression d'entrée et offre une sécurité supplémentaire contre les erreurs de manipulation. Un manomètre permet de contrôler visuellement la pression d'entrée.

La pompe peut être facilement fixée dans le récipient au moyen d'un raccord fileté pour fût. Le raccordement à l'air comprimé ou à l'azote (3-10 bar) peut se faire via une alimentation en air comprimé mobile ou fixe.

Domaine d'application typique du produit

Les systèmes de prélèvement pour solvants peuvent être utilisées pour des récipients et des fûts UN avec une pression d'essai d'au moins 150 kPa.
Ils permettent un soutirage sûr et précis de différents solvants, notamment dans les laboratoires, dans l'industrie chimique et partout où de grandes quantités de solvants sont manipulées. Le système contribue de manière significative à la sécurité du travail en réduisant les risques d'incendie, d'explosion, d'atteinte à la santé par inhalation de vapeurs et d'atteinte à l'environnement par une mauvaise manipulation de liquides dangereux.
Comment utiliser le produit
  1. Insérer la pompe dans le récipient, visser le raccord fileté du fût à la main et de manière hermétique.
  2. Visser le flexible d'écoulement sur le tube montant.
  3. Enlever les bouchons de protection de  l'accès IN et de la sortie OUT.
  4. Monter le tuyau d'alimentation en air comprimé avec le filetage G 1/4" ou un adaptateur approprié.
  5. Serrer légèrement l'adaptateur avec la clé.
  6. Ouvrir le robinet de réglage de l'unité de réglage de pression jusqu'à ce que le manomètre indique une pression entre 0,2 et 0,3 bar.
  7. Raccorder le flexible de connexion à la sortie OUT de l'unité de réglage de pression.

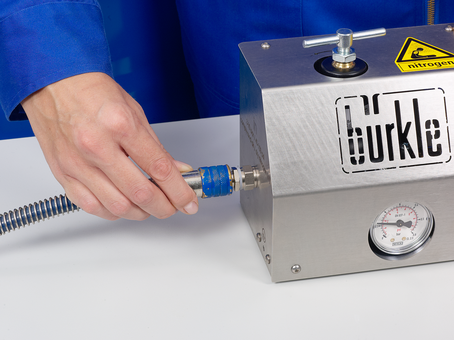

  8. Fixer le flexible de connexion sur le raccord rapide de la pompe.
  9. Ouvrir le robinet d'arrêt de la pompe et ouvrir le robinet d'arrêt de l'unité de réglage de pression pour créer une surpression.
  10. Tenir le flexible d'écoulement dans le récipient de remplissage, ouvrir le robinet d'arrêt du flexible d'écoulement et retirer le liquide.
  11. Après le remplissage, fermer le robinet d'arrêt du flexible d'écoulement.
  • Pompe à solvant avec flexible d'écoulement
  • Unité de réglage de pression

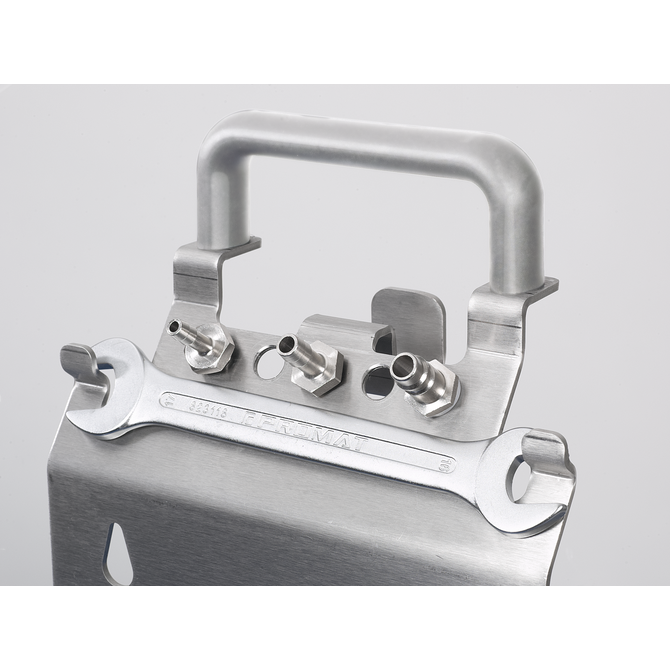

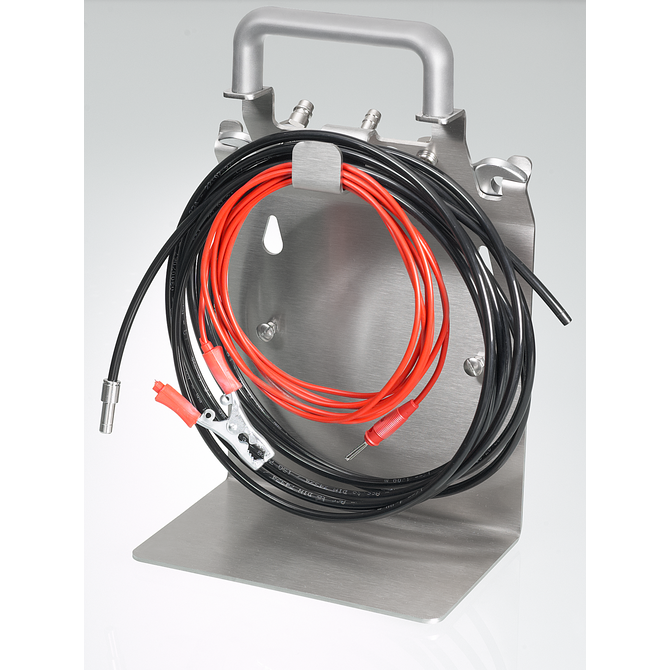

  • Support de transport
  • 2x bouchon de protection
  • Câble de mise à la terre pour l'unité de réglage de pression
  • Flexible de connexion
  • Clé pour l'alimentation en pression
  • 3x adaptateur d'alimentation en pression (G 1/4") : 1x connexion mâle, diamètre nominal 7,2 mm, 1x olive pour Ø intérieur 6 mm, 1x olive pour Ø intérieur 8 mm

Spécifications

Matériel général

1.4301 (AISI 304)
Acier inoxydable (1.4301), AISI 304

Autres matériaux

PTFE
Polytétrafluoroéthylène

Ø

Ø du tube plongeur:
21,3 mm

Tube de refoulement

Profondeur d'immersion max.:
95 cm

Débit

Débit de refoulement:
10 l/min

Raccordement

Type de connexion:
Raccord fileté
Filetage:
G 2 inch
Modèle:
Filetage mâle

Valeurs limites

Viscosité jusqu'à:
500 mPa*s

Sortie de la pompe

Type de sortie:
Flexible d'écoulement
Longueur du tuyau d'écoulement:
1,2 m
Vers la liste de résistance chimique
