Sistema de extracción de disolventes con conducto de salida arqueado
Bomba para disolventes accionada por aire comprimido con codo de descarga
- Llenado seguro de grandes cantidades de disolvente
- Opciones de conexión flexibles gracias a una gran variedad de adaptadores
- Funcionamiento con aire comprimido o gas inerte (p. ej. nitrógeno), adecuado para una amplia gama de medios
- Adecuado para una amplia gama de contenedores
Unidad de embalaje
Pieza
Atención
¡Atención! Al manipular líquidos inflamables, altamente inflamables, deben respetarse las normas de protección contra explosiones. Todas las piezas deben estar conectadas a tierra, ¡utilice un kit antiestático!
La bomba y el regulador de presión deben conectarse a tierra. Utilice un kit antiestático adicional para la bomba. Puede utilizarse con contenedores y bidones UN (presión de prueba mín. 150 kPa).
Información detallada

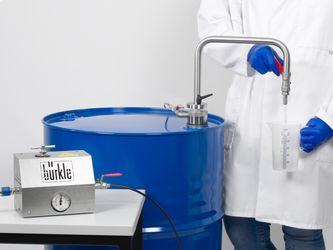

El sistema dispensador de disolventes con conducto de salida arqueado está equipado con una bomba de bidón con un codo de descarga fijo. El tubo de inmersión infinitamente ajustable de la bomba para bidones puede adaptarse al recipiente correspondiente.
El sistema de extracción de disolventes se utiliza para trasvasar disolventes de forma segura desde recipientes más grandes, como bidones o garrafas, a recipientes más pequeños o directamente al punto de uso. Con el sistema dispensador de disolventes, los líquidos de gran pureza pueden llenarse de forma rápida y sencilla.
El uso del sistema de extracción de disolventes minimiza los riesgos para la salud derivados de los vapores de disolventes y reduce el riesgo de derrames, que pueden provocar daños medioambientales o situaciones peligrosas en el lugar de trabajo.
El llenado es sencillo: se utiliza gas a presión (aire comprimido o nitrógeno) para crear una sobrepresión en el recipiente, que fuerza la salida del líquido. La ventaja de trabajar con gas a presión es que el usuario puede extraer fácilmente grandes cantidades y tiene las dos manos libres para rellenar el disolvente. Esto significa que incluso los medios peligrosos como la acetona, el etanol, el metanol, etc. pueden llenarse de forma segura y dosificarse con precisión a través del grifo de vaciado. Para medios sensibles al oxígeno o de alta pureza, es posible el funcionamiento con gas inerte (por ejemplo, nitrógeno).
La conexión roscada del bidón (G 2") y las llaves de paso cierran herméticamente el bidón y la bomba. Esto significa que no pueden salir vapores de disolvente tras el llenado, lo que protege la salud del usuario y el medio ambiente.
El sistema de extracción transportable permite un trabajo flexible. Consta de una bomba para bidones y una unidad de control de presión suspendida que ajusta la presión de entrada y proporciona seguridad adicional contra un funcionamiento incorrecto. Un manómetro permite controlar visualmente la presión de entrada.
La bomba puede fijarse fácilmente al contenedor mediante una conexión roscada para bidones. Puede conectarse a aire comprimido o nitrógeno (3-10 bar) mediante un suministro de aire comprimido móvil o fijo.
Área de aplicación típica del producto
Los sistemas de extracción de disolventes pueden utilizarse para contenedores y bidones UN con una presión de prueba de al menos 150 kPa.
Permiten el llenado seguro y preciso de diversos disolventes, especialmente en laboratorios, en la industria química y en cualquier lugar donde se manipulen grandes cantidades de disolventes. El sistema contribuye significativamente a la seguridad laboral al reducir el riesgo de incendios, explosiones, daños para la salud por inhalación de vapores y daños medioambientales causados por la manipulación inadecuada de líquidos peligrosos.
Cómo utilizar el producto
- Introducir la bomba en el recipiente, enroscar la unión roscada del barril a mano y herméticamente.
- Atornille el codo de salida en el tubo ascendente.
- Retire los tapones protectores de la entrada IN y de la salida OUT.
- Coloque la manguera de entrada de aire comprimido con rosca G 1/4" o un adaptador adecuado.

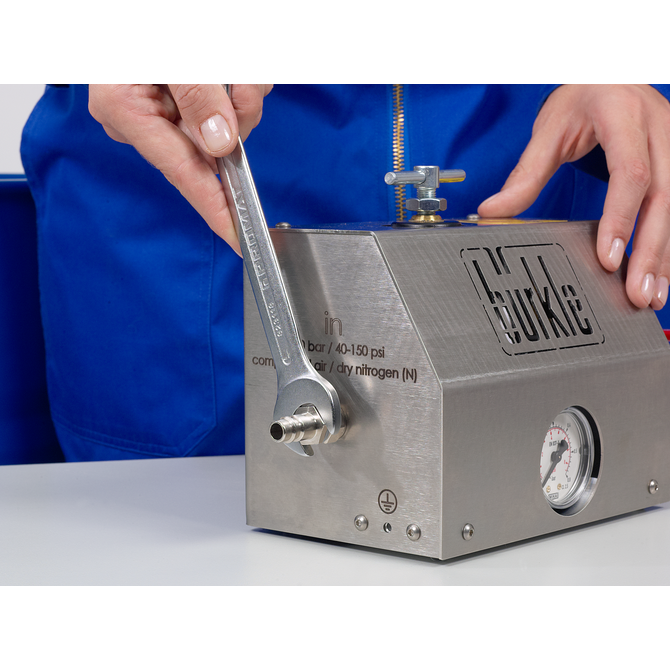

- Apriete ligeramente el adaptador con una llave.
- Abra la válvula reguladora del presostato hasta que el manómetro indique una presión entre 0,2 y 0,3 bar.
- Conecte la manguera de conexión a la salida OUT de la unidad reguladora de presión.
- Conecte la manguera de conexión al acoplamiento rápido de la bomba.
- Abra la llave de paso de la bomba y abra la llave de paso de la unidad reguladora de presión para generar una sobrepresión.
- Coloque el recipiente de llenado debajo del codo de descarga, abra la llave de paso del codo de descarga y extraiga el líquido.
- Después del llenado, cierre la llave de paso del codo de descarga.
- Bomba para disolventes con conducto de salida arqueado
- Unidad de control de la presión
- Soporte de transporte
- 2x tapones de protección
- Cable de puesta a tierra para el presostato
- Manguera de conexión
- Llave para el suministro de presión
- 3x adaptador para suministro de presión (G 1/4") 1x enchufe de acoplamiento NW 7,2 mm, 1x boquilla de manguera para Ø interior 6 mm, 1x boquilla de manguera para Ø interior 8 mm
Especificaciones
Material general
1.4301 (AISI 304)
Acero inoxidable (1.4301), AISI 304
Otros materiales
PTFE
Politetrafluoroetileno
Conexión
- Tipo de conexión:
- Abrazadera de rosca
- Hilo:
- G 2 pulgadas
- Diseño del hilo:
- Rosca exterior
Rendimiento
- Capacidad de transporte:
- 10 l/min
Valores límite
- Viscosidad hasta:
- 500 mPa·s
Ø
- Tubo de inmersión Ø:
- 15 mm
Salida de la bomba
- Longitud de la curva de salida:
- 185 mm
- Tipo de salida:
- Conducto de salida
Tubo de transporte
- Profundidad de inmersión máx.:
- 60 cm
